AUX SPLIT ISI POMPASI
AUX ısı pompası, yerden ısıtma sistemi, radyatörler veya fan coil üniteleri gibi çok çeşitli ısı alıcılarla çalışmak üzere tasarlanmış çok yönlü bir cihazdır.
SÜRDÜRÜLEBİLİR KALKINMA
AUX Grubu, gelişmiş klima ve ısı pompası sistemlerinin önde gelen üreticilerinden biri olarak, sürdürülebilir kalkınmaya çok ciddi bir yaklaşım sergilemektedir. Çevreye duyarlılık, sürdürülebilir kalkınmanın en önemli unsurlarından biridir. AUX markasının politikası, doğal kaynakların dikkatli bir şekilde kullanılması fikrine dayanmaktadır, böylece hem şimdiki hem de gelecek nesiller refah içinde yaşayabilir. Dünya çapındaki AUX Ar-Ge merkezlerinde çalışan nitelikli mühendislerden oluşan ekipler, sürdürülebilir kalkınma kavramını desteklemek ve yüksek kaliteli ve temiz hava sağlamak için üretim süreçlerinde kullanılan enerji tasarruflu, akıllı ve ekolojik teknoloji çözümleri geliştirmektedir.
DAHA İYİ BİR YARIN İÇİN ÖZEN GÖSTERMEK

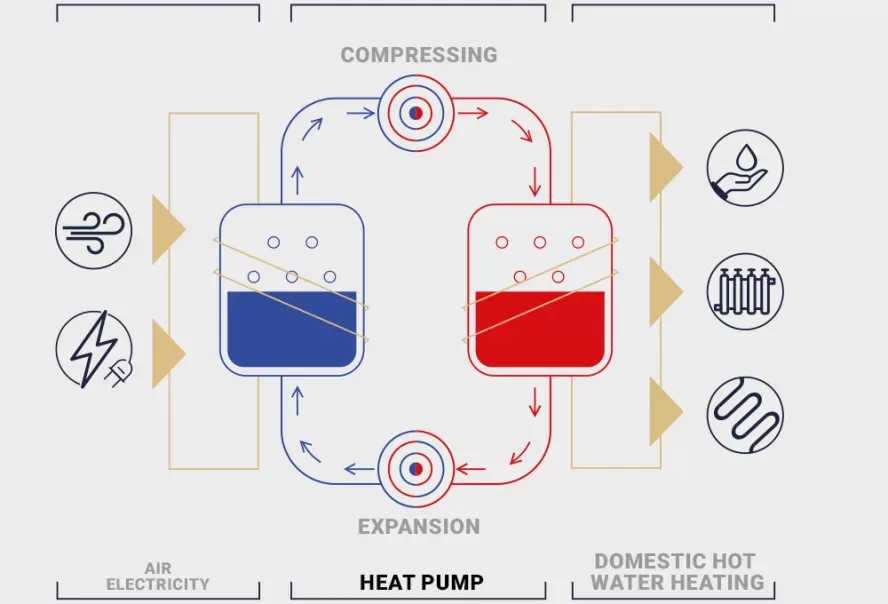

DOĞAL ENERJİ
Bir ısı pompası, havada bulunan serbest enerjinin %75'ini kullanır ve elektrik %25'ini karşılar. Aslında bu, cihazın havada bulunan ısıyı topladığı ve az miktarda elektrik tüketerek binaya aktardığı anlamına gelir. Bir ısı pompasının enerji verimliliği, sağlanan ısı miktarının tüketilen elektrik miktarına oranını belirleyen performans katsayısı (COP) ile belirlenir. COP ne kadar yüksekse, enerji verimliliği de o kadar yüksek olur. Enerji verimliliği göstergesi ne kadar yüksekse, verimlilik de o kadar yüksek olur ve dolayısıyla tasarruf da o kadar fazla olur. Isı pompası, en ekonomik ve çevre dostu ısıtma sistemlerinden biridir.
ISIL POMPA NASIL ÇALIŞIR?
Hava-su ısı pompalarının büyük çoğunluğu yenilenebilir enerji kaynakları olarak sınıflandırılır ve şu anda en verimli ısıtma çözümü olarak kabul edilir. Hava-su ısı pompası, havada biriken ısıyı mekanı ısıtmak veya soğutmak ve evsel sıcak su sistemi için kullanan bir cihazdır. Görünüşün aksine, ısı pompasının çalışma şekli karmaşık değildir ve örneğin buzdolaplarında da bulunan iyi bilinen bir mekanizmayı kullanır. Isı pompasının en önemli parçaları şunlardır: kompresör, genleşme valfi, kondenser ve evaporatör. Tüm süreç, soğutucu akışkanın fiziksel özellikleri sayesinde mümkündür. Soğutucu akışkan, kapalı devre sisteminde dolaşan bir sıvıdır. Düşük basınç ve düşük sıcaklıkta kaynar ve bu şekilde çevreden ısı emer. Daha sonra kompresör tarafından sistemdeki basınç ve sıcaklık artırılır ve soğutucu akışkan gaza dönüşür, ardından kondensere geçer ve sisteme ısı verir. Ardından sıvı soğutucu akışkan genleşme valfinden geçer, burada basınç ve sıcaklık düşer ve süreç yeniden başlar. Isı pompası soğutma sağlıyorsa, süreç tersine döner – soğutucu akışkan sudan ısıyı emer ve dışarıya atar.
COP
Performans Katsayısı
Performans katsayısı, ısı pompasına sağlanan termal enerji miktarının, pompa tarafından tüketilen enerji miktarına oranını belirler. Bir ısı pompasının COP değeri 5 ise, bu cihazın 5 kW ısı sağlamak için 1 kW elektrik tükettiği anlamına gelir.
SCOP
Mevsimsel Performans Katsayısı
Mevsimsel performans katsayısı, bir cihazın yıl boyunca veya ısıtma mevsiminde tükettiği elektrik miktarını hesaplamanıza olanak tanır. Isı pompası ile bir binanın ısıtma maliyetini kolayca hesaplamanıza olanak tanır.
EER
Enerji Verimlilik Oranı
Performans katsayısı, bir ısı pompasına sağlanan soğutma enerjisi miktarının, pompanın tükettiği enerji miktarına oranını belirler. Isı pompasının EER değeri 5 ise, bu, cihazın 5 kW soğutma sağlamak için 1 kW elektrik tükettiği anlamına gelir.
SEER
Mevsimsel Enerji Verimlilik Oranı
Mevsimsel performans katsayısı, bir ısı pompasının yıl veya mevsim boyunca tükettiği elektrik miktarını hesaplamanıza olanak tanır. Bu sayede, bir ısı pompası ile bir binayı soğutmanın maliyetini kolayca hesaplayabilirsiniz.

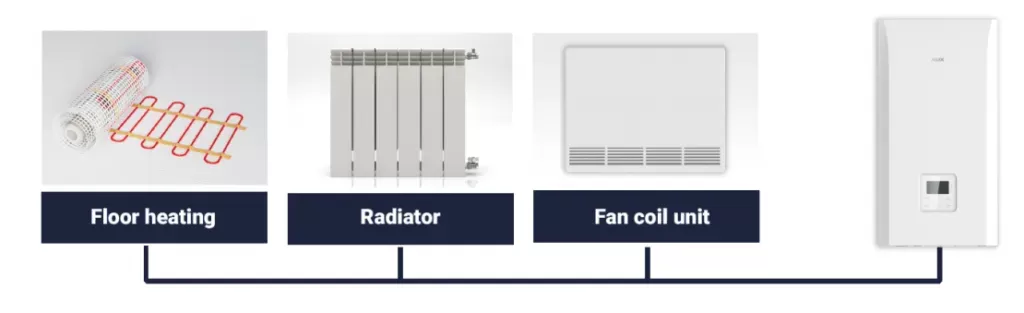

ISITMA POMPASI ISI ALICILARIYLA ÇALIŞIR
Hava-su ısı pompaları aşağıdaki ısı alıcılarla çalışır: fan coil üniteleri, radyatörler veya yerden ısıtma sistemi. Ancak, düşük sıcaklıklı ısı alıcıların kullanımı verimlilik açısından en iyi sonucu verir. Radyant ısıtma, geniş yüzey alanı ile karakterize edilir ve bu nedenle kompakt ısı kaynaklarının aksine sistemde yüksek sıcaklığa gerek yoktur.
NEDEN YARDIMCI ISI POMPASI?
AUX ISI POMPASININ ÖZELLİKLERİ VE İŞLEVLERİ
| Model adı | ACHP-HC4/4R3HA | ACHP-H06/4R3HA | ACHP-H08/4R3HA | ACHP-H10/4R3HA | ACHP-H12/5R3HA | ACHP-H14/5R3HA | ACHP-H16/5R3HA | ||
|---|---|---|---|---|---|---|---|---|---|
| Dış ünite | ACHP-H04/4R3HA-O | ACHP-H06/4R3HA-O | ACHP-H08/4R3HA-O | ACHP-H10/4R3HA-O | ACHP-H12/5R3HA-O | ACHP-H14/5R3HA-O | ACHP-H16/5R3HA-O | ||
| İç ünite | ACHP-H04/4R3HA-I | ACHP-H06/4R3HA-I | ACHP-H08/5R3HA-I | ACHP-H10/5R3HA-I | ACHP-H12/5R3HA-I | ACHP-H14/5R3HA-I | ACHP-H16/5R3HA-I | ||
| Isıtma(A7/W35) (1) | Kapasite | kW | 4,3 | 6,25 | 8,4 | 10 | 12,2 | 14,5 | 16,1 |
| Güç tüketimi | kW | 0,83 | 1,3 | 1,62 | 2 | 2,44 | 3,08 | 3,57 | |
| COP | 5,2 | 5 | 5,2 | 5 | 5 | 4,71 | 4,51 | ||
| Isıtma (A7/W55) (2) | Kapasite | kW | 4,36 | 6,4 | 8,3 | 10 | 12 | 14 | 16,1 |
| Güç tüketimi | kW | 1,47 | 2,13 | 2,60 | 3,23 | 3,86 | 4,67 | 5,53 | |
| COP | 2,96 | 3 | 3,19 | 3,1 | 3,11 | 3 | 2,91 | ||
| Soğutma (A35/W18) (3) | Kapasite | kW | 4,5 | 6,6 | 8,45 | 10 | 12 | 13,6 | 15 |
| Güç tüketimi | kW | 0,81 | 1,35 | 1,67 | 2,08 | 3 | 3,78 | 4,41 | |
| EER | 5,56 | 4,9 | 5,06 | 4,8 | 4 | 3,6 | 3,4 | ||
| Soğutma (A35/W7) (4) | Kapasite | kW | 4,75 | 7,05 | 7,45 | 8,3 | 11,7 | 12,8 | 14 |
| Güç tüketimi | kW | 1,40 | 2,35 | 2,20 | 2,52 | 4,3 | 5,00 | 5,7 | |
| EER | 3,4 | 3 | 3,39 | 3,3 | 2,75 | 2,56 | 2,46 | ||
| Mevsimsel Enerji Verimliliği Sınıfı: ısıtma (6) | LWT 35°C | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | |
| LWT 55°C | A++ | A++ | A++ | A++ | A++ | A++ | A++ | ||
| SCOP (6) | LWT 35°C | 4,86 | 4,96 | 5,22 | 5,2 | 4,82 | 4,71 | 4,63 | |
| LWT 55°C | 3,32 | 3,53 | 3,37 | 3,5 | 3,46 | 3,48 | 3,43 | ||
| Güç | Dış ünite | V/~/Hz | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 380-415/3/50 | 380-415/3/50 | 380-415/3/50 |
| İç ünite | V/~/Hz | 220-240/1/50 | 220-240/1/50 | 380-415/3/50 | 380-415/3/50 | 380-415/3/50 | 380-415/3/50 | 380-415/3/50 | |
| Maksimum devre kesici | A | 18 | 18 | 19 | 19 | 14 | 14 | 14 | |
| Kompresör | Tür | – | Çift dönüşlü DC İnvertör | Çift dönüşlü DC İnvertör | Çift dönüşlü DC İnvertör | Çift dönüşlü DC İnvertör | Çift dönüşlü DC İnvertör | Çift dönüşlü DC İnvertör | Çift dönüşlü DC İnvertör |
| Dış ünite fanı | Motor tipi | – | Fırçasız DC motor | Fırçasız DC motor | Fırçasız DC motor | Fırçasız DC motor | Fırçasız DC motor | Fırçasız DC motor | Fırçasız DC motor |
| Fan sayısı | – | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Soğutucu Tipi(R32) | Miktar | kg | 1,10 | 1,25 | 1,65 | 1,65 | 1,84 | 1,84 | 1,84 |
| Genleşme valfi tipi | – | Elektronik | Elektronik | Elektronik | Elektronik | Elektronik | Elektronik | Elektronik | |
| Soğutma sistemi | Sıvı / gaz boru çapı | mm | 09.52/15.9 | 09.52/15.9 | 09.52/15.9 | 09.52/15.9 | 09.52/15.9 | 09.52/15.9 | 09.52/15.9 |
| Boru uzunluğu min./maks. | m | 2/30 | 2/30 | 2/30 | 2/30 | 2/30 | 2/30 | 2/30 | |
| Sistemdeki yükseklik farkı | Dış ünite üst/alt | m | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Ses basıncı seviyesi (1 m) | Dış ünite | dB | 43 | 44 | 45 | 48 | 49 | 50 | 54 |
| İç ünite | dB | 28 | 28 | 29 | 29 | 31 | 31 | 31 | |
| Net boyutlar (UxYxG) | Dış ünite | mm | 350x700x900 | 350x700x900 | 395x805x970 | 395x805x970 | 420x860x990 | 420x860x990 | 420x860x990 |
| İç ünite | mm | 420x790x270 | 420x790x270 | 420x790x270 | 420x790x270 | 420x790x270 | 420x790x270 | 420x790x270 | |
| Ambalaj boyutları (UxYxG) | Dış ünite | mm | 430x770x1020 | 430x770x1020 | 495x895x1105 | 495x895x1105 | 530x880x1085 | 530x880x1085 | 530x880x1085 |
| İç ünite | mm | 515x985x355 | 515x985x355 | 515x985x355 | 515x985x355 | 515x985x355 | 515x985x355 | 515x985x355 | |
| Net/brüt ağırlık | Dış ünite | kg | 51/55 | 51/55 | 65/69 | 65/69 | 88/94 | 88/94 | 88/94 |
| İç ünite | kg | 38/44 | 38/44 | 39/45 | 39/45 | 39/45 | 39/45 | 39/45 | |
| Çevre sıcaklıklarında çalışma aralığı | Soğutma | “C | 10 ~ 48 | 10 ~ 48 | 10 ~ 48 | 10 ~ 48 | 10 ~ 48 | 10 ~ 48 | 10 ~ 48 |
| Isıtma | “C | -25 ~ 35 | -25 ~ 35 | -25 ~ 35 | -25 ~ 35 | -25 ~ 35 | -25 ~ 35 | -25 ~ 35 | |
| DHW | “C | -25 ~ 43 | -25 ~ 43 | -25 ~ 43 | -25 ~ 43 | -25 ~ 43 | -25 ~ 43 | -25 ~ 43 | |
| Su sıcaklığı aralığı | Soğutma | “C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 |
| Isıtma | “C | 25 ~ 65 | 25 ~ 65 | 25 ~ 65 | 25 ~ 65 | 25 ~ 65 | 25 ~ 65 | 25 ~ 65 | |
| DHW | “C | 30 ~ 60 | 30 ~ 60 | 30 ~ 60 | 30 ~ 60 | 30 ~ 60 | 30 ~ 60 | 30 ~ 60 | |
| Su döngüsü | |||||||||
| Su bağlantısı | inches | R1″ | R1″ | R1″ | R1″ | R1″ | R1″ | R1″ | |
| Emniyet valfi ayarı | MPa | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | |
| Minimum su akışı | m3/h | 0,36 | 0,36 | 0,36 | 0,36 | 0,6 | 0,6 | 0,6 | |
| Genleşme tankı | Kapasite | L | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Maksimum su basıncı | MPa | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | |
| Su değiştirici tipi | – | Düz plaka | Düz plaka | Düz plaka | Düz plaka | Düz plaka | Düz plaka | Düz plaka | |
| Elektrikli Akış Tipi Isıtıcı | kW | 3 | 3 | 9 | 9 | 9 | 9 | 9 | |
| Su pompası basma yüksekliği | m | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | |
