AUX VRF SİSTEMLERİ

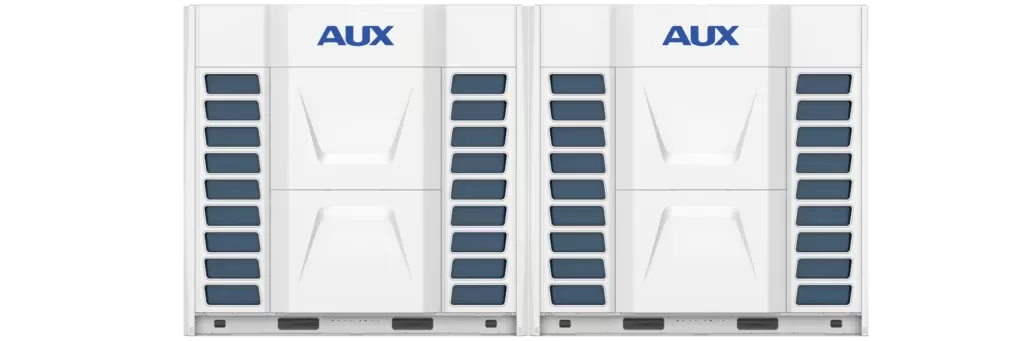

ARV7 KLİMA SİSTEMİ
ARV7, AUX'un en yeni nesil sistemidir. Teknolojik olarak son derece gelişmiş olan bu cihazlar, ticari, ofis, otel ve konut binaları (ARV Mini) için mükemmel bir çözümdür.
404 kW'a kadar kapasiteye sahip sistemler halinde yapılandırılabilen geniş bir iç ünite ve dış modül yelpazesi, her türlü tesis için doğru çözümü seçmeye ve en sıra dışı ve zorlu kurulumları bile gerçekleştirmeye olanak tanır.
Eurovent Sertifikası
ARV7 serisi, beyan edilen parametrelerin karşılandığını garanti eden prestijli Eurovent sertifikasını almıştır.
Temiz hava girişi
İç üniteye taze hava sağlama imkanı. Bu çözüm, iç mekan hava kalitesini iyileştirerek kullanıcıların sağlığı ve konforunu olumlu yönde etkiler.
Dayanıklı hava filtresi
İç ünitenin hava filtresi kolayca çıkarılabilir ve temizlenebilir. Tekrar tekrar temizlenmeye dayanıklıdır ve bu sayede ömrü önemli ölçüde uzar.
Kendi kendini temizleme işlevi
Kapsamlı kendi kendini temizleme işlevi sayesinde, klimanın içi nemi ortadan kaldırarak ve ısı eşanjöründe bakteri, küf ve hoş olmayan kokuların oluşumunu engelleyerek temiz tutulur. Bu, kullanıcılar için temiz ve güvenli bir ortam sağlar.
Soğuk Hava Önleme İşlevi
Isıtma modunda çalışmaya başladığında, iç ünitenin fanı soğuk hava üflememek için en düşük hızda çalışır. Evaporatör sıcaklığı yükseldikçe hava akış hızı otomatik olarak artar ve ayarlanan değere kadar yükselir.
Beni takip et işlevi
Kablosuz kumandaya entegre edilmiş sıcaklık sensörü, klimalı alanın mevcut sıcaklığını ölçmeyi sağlar. Ölçüm sonucu iç üniteye gönderilir ve iç ünite, odadaki koşullara göre çalışma parametrelerini otomatik olarak ayarlar.
Hızlı soğutma / ısıtma
İnvertör teknolojisinin kullanılması sayesinde, klima sistemi çalışmaya başladıktan sonra hızlı bir şekilde tam kapasiteye ulaşabilir ve istenen oda sıcaklığının hızlı bir şekilde elde edilmesini sağlayabilir.
Bağımsız nem alma
Bağımsız nem alma işlevi sayesinde, klima odadaki nem seviyesini optimum değere düşürerek kullanıcıların konforunu artırır.
Sessiz mod
Sessiz modda, klimanın iç ünitesi düşük ses basıncı seviyesinde çalışır ve odada gereksiz gürültü olmadan konforlu koşullar sağlar.
3D hava akımı işlevi
Panjurların hem dikey hem de yatay düzlemlerde otomatik olarak hareket etmesi, havanın tüm yönlere hızlı bir şekilde dağılmasını sağlar.
Otomatik Salınımlı Panjur Hareketi
İç ünitedeki hava panjurları yatay düzlemde otomatik olarak hareket eder – sola ve sağa (yatay salınım) veya dikey düzlemde – yukarı ve aşağı (dikey salınım), odaya üflenen havanın eşit dağılımını sağlar.
Ekran etkinleştirme
Kontrol cihazındaki “Dimmer” düğmesine basıldığında, iç ünitenin ön panelindeki ekran kapanır.
Gece modu
Uyku fonksiyonu etkinleştirildiğinde, cihaz soğutma modunda ilk iki saat boyunca ayarlanan sıcaklığı saatte 1°C artırır (ısıtma modunda ise aynı oranda azaltır). Sonraki beş saat boyunca, ulaşılan sıcaklığı sabit bir seviyede tutar ve ardından klima kapanır. Bu, gece dinlenirken maksimum konfor sağlarken cihazın enerji tüketimini azaltır.

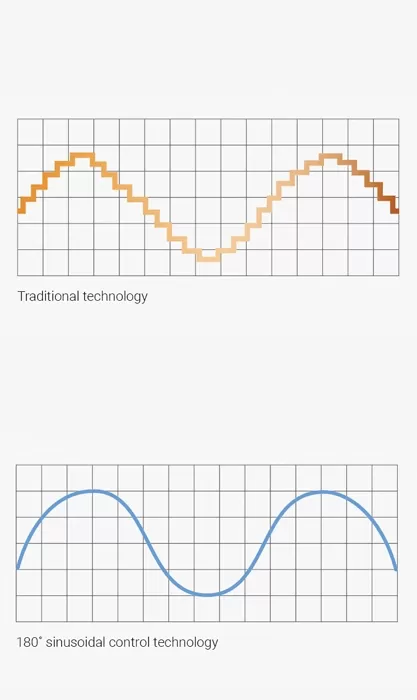

180° sinüs dalga kontrol teknolojisi
DC inverter kompresör, 180° sinüs dalga kontrol teknolojisini kullanarak motorun sorunsuz çalışmasını sağlar ve geleneksel teknolojiye kıyasla verimlilikte önemli bir artış sağlar. Ayrıca, dış ünitelerin yaydığı gürültü seviyesinin düşmesine de katkıda bulunur.

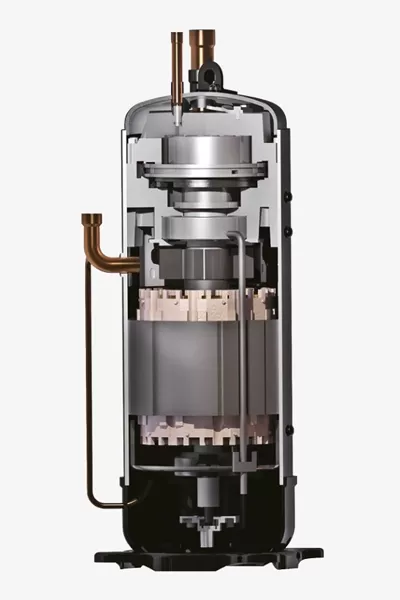

DC inverter teknolojisi

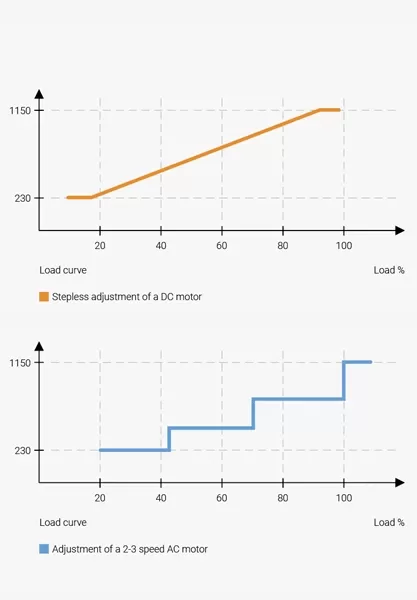

DC kontrol, DC kompresör ve DC iç ve dış ünite fanı. İnvertör teknolojisinin kullanılması, standart cihazlara kıyasla enerji tüketimini önemli ölçüde azaltır.

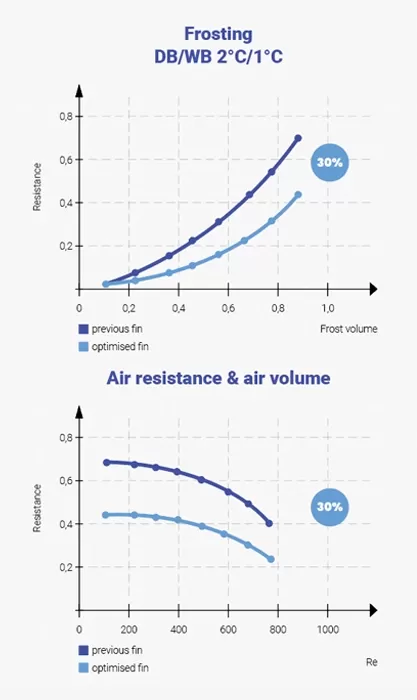

Hidrofilik tabaka ile kaplanmış yüzgeçler
Hidrofilik tabaka ile kaplanmış kanatçıklar verimliliği %10 artırır ve yoğuşma hızını iyileştirir.
Kendi kendine teşhis fonksiyonu
Cihaz arızaları izler ve bir arıza durumunda kapanır. Arızanın türünü gösteren bir hata kodu iç ünite ekranında (veya kablolu kontrol cihazında) görünür, bu da servis prosedürlerini önemli ölçüde kolaylaştırır.
Düşük sıcaklıklarda soğutma
Yüksek verimli kompresör ve birinci sınıf ısı eşanjörü gibi üstün kaliteli bileşenler, çok düşük dış ortam sıcaklıklarında bile soğutma modunda klimanın güvenilir çalışmasını sağlar.
Donmaya dayanıklı tasarım
Eşsiz ısı eşanjörü tasarımı, daha yüksek bir gövde sıcaklığı sağlayarak buz çözme işleminden kaynaklanan su birikimini önler. Bu, ısı değişim verimliliğini artırır ve drenaj sorunlarını ortadan kaldırır.
Altın kaplama ısı eşanjörü kanatları
Isı eşanjör yüzeyindeki benzersiz altın kaplama, bakteri üremesini etkili bir şekilde önler ve ünitenin verimliliğini artırır. Ayrıca korozyona karşı etkili koruma sağlayarak cihazın ömrünü uzatır.
Yangına dayanıklı elektrik kutusu
Cihaz, iç kısa devre durumunda yangın riskini önleyen, yüksek yangın dirençli bir elektrik kutusu ile donatılmıştır.
Kompresör karter ısıtıcısı
Ek bir ısıtma kayışı, kışın kompresör yağı sıcaklığını yükseltir ve suyun donmasını önleyerek ısı değişim verimliliğini artırır.
Akıllı buz çözme
Akıllı buz çözme sistemi, klima cihazının ısıtma modunda neredeyse kesintisiz çalışmasını sağlar. Buz çözme modu yalnızca gerektiğinde ve ısı eşanjörünü buzunu çözmek için gereken süre boyunca etkinleştirilir, böylece odayı ısıtırken cihazın daha verimli çalışması sağlanır.
24 saatlik zamanlayıcı
Zamanlayıcı işlevi, kullanıcının klimanın otomatik olarak açılıp kapanacağı tam zamanı ayarlamasına olanak tanır.
Dahili yoğuşma pompası
Cihaz, yüksek kaldırma kapasiteli bir yoğuşma suyu pompası ile donatılmıştır.
İki yönlü yoğuşma suyu tahliyesi
Yoğuşma suyu tahliye sistemi, iç ünitenin sol veya sağ tarafından bağlanabilir, bu da kurulumu önemli ölçüde kolaylaştırır.
Dijital ekran
Dijital ekran paneli, cihazın mevcut çalışma modunu gösterir. Oda sıcaklığı ve çalışma modu gibi parametreler gerçek zamanlı olarak net bir şekilde görüntülenir.
Yıkanabilir hava filtresi
İç ünitenin hava filtresi kolayca çıkarılabilir ve akan su altında temizlenebilir, bu da cihazın yüksek verimliliğini ve hava kalitesini korumaya yardımcı olur.
Otomatik yeniden başlatma
Elektrik kesintisi durumunda, cihaz son ayarları hatırlar ve elektrik geri geldiğinde önceden ayarlanan modda otomatik olarak çalışmaya devam eder.
Kablosuz kumanda
Kablosuz uzaktan kumanda, cihazı açıp kapatmak, çalışma modu, hava akımı sıcaklığı, fan hızı ve hava akımı yönü gibi ayarları ve işlevleri seçmek dahil olmak üzere klimanın rahatça çalıştırılmasını sağlar.
Kablolu kumanda
Kablolu kumanda, klimanın bulunduğu odanın duvarına monte edilir ve ünitenin kolay ve rahat bir şekilde çalıştırılmasını sağlar.
Merkezi kontrolör
Merkezi kontrol ünitesi, birden fazla klima sistemini yönetmeye olanak tanıyarak daha fazla sayıda iç üniteyi kontrol etmeyi sağlar.
Wi-Fi kontrol modülü
Wi-Fi modülü, klimayı dünyanın her yerinden internete bağlı bir akıllı telefon, tablet veya bilgisayar aracılığıyla kontrol etmeyi sağlar.
Harici ünite kombinasyonlarının özeti |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HP | 8HP | 10HP | 12HP | 14HP | 16HP | 18HP | 20HP | 22HP | 24HP | 26HP | 28HP | 30HP | 32HP | 34HP | 36HP |
| 38 | |||||||||||||||
| 40 | |||||||||||||||
| 42 | |||||||||||||||
| 44 | |||||||||||||||
| 46 | |||||||||||||||
| 48 | |||||||||||||||
| 50 | |||||||||||||||
| 52 | |||||||||||||||
| 54 | |||||||||||||||
| 56 | |||||||||||||||
| 58 | |||||||||||||||
| 60 | |||||||||||||||
| 62 | |||||||||||||||
| 64 | |||||||||||||||
| 66 | |||||||||||||||
| 68 | |||||||||||||||
| 70 | |||||||||||||||
| 72 | |||||||||||||||
| 74 | |||||||||||||||
| 76 | |||||||||||||||
| 78 | |||||||||||||||
| 80 | |||||||||||||||
| 82 | |||||||||||||||
| 84 | |||||||||||||||
| 86 | |||||||||||||||
| 88 | |||||||||||||||
| 90 | |||||||||||||||
| 92 | |||||||||||||||
| 94 | |||||||||||||||
| 96 | |||||||||||||||
| 98 | |||||||||||||||
| 100 | |||||||||||||||
| 102 | |||||||||||||||
| 104 | |||||||||||||||
| 106 | |||||||||||||||
| 108 | |||||||||||||||
| 110 | |||||||||||||||
| 112 | |||||||||||||||
| 114 | |||||||||||||||
| 116 | |||||||||||||||
| 118 | |||||||||||||||
| 120 | |||||||||||||||
| 122 | |||||||||||||||
| 124 | |||||||||||||||
| 126 | |||||||||||||||
| 128 | |||||||||||||||
| 130 | |||||||||||||||
| 132 | |||||||||||||||
| 134 | |||||||||||||||
| 136 | |||||||||||||||
| 138 | |||||||||||||||
| 140 | |||||||||||||||
| 142 | |||||||||||||||
| 144 | |||||||||||||||
| Model | ARV-H080/NR1A | ARV-H100/NR1A | ARV-H120/NR1A | ARV-H140/NR1A | ARV-H160/NR1A | ||
|---|---|---|---|---|---|---|---|
| Soğutma Kapasitesi | [kW] | 8,00 | 10,00 | 12,10 | 14,00 | 15,50 | |
| Isıtma Kapasitesi | [kW] | 9,00 | 12,00 | 14,00 | 16,00 | 18,00 | |
| Güç kaynağı | [V~, Hz, Ph] | 220-240,50/60,1 | 220-240,50/60,1 | 220-240,50/60,1 | 220-240,50/60,1 | 220-240,50/60,1 | |
| Güç tüketimi | Soğutma | [kW] | 2,00 | 2,55 | 3,20 | 3,75 | 4,80 |
| Isıtma | [kW] | 1,95 | 2,97 | 3,45 | 3,85 | 4,60 | |
| Çalışma akımı | Soğutma | [A] | 9,10 | 11,60 | 14,50 | 17,00 | 21,80 |
| Isıtma | [A] | 8,90 | 13,50 | 15,70 | 17,50 | 20,90 | |
| EER / COP | [W/W] | 4,00 / 4,62 | 3,92 / 4,04 | 3,78 / 4,06 | 3,73 / 4,16 | 3,23 / 3,91 | |
| SEER / SCOP | [W/W] | 6,00 / 3,80 | 6,05 / 3,80 | 6,82 / 3,75 | 6,85 / 4,84 | 6,80 / 4,30 | |
| Hava akımı | [m3/h] | 4100 | 4100 | 4890 | 5100 | 5100 | |
| Ses basıncı seviyesi | [dB(A)] | 54 | 54 | 56 | 56 | 56 | |
| IDU ve ODU arasındaki maksimum seviye farkı | [m] | 20 | 20 | 20 | 30 | 30 | |
| İç üniteler arasındaki maksimum seviye farkı | [m] | 8 | 8 | 8 | 8 | 8 | |
| İlk tee'den en uzak IDU'ya olan maksimum mesafe | [m] | 20 | 20 | 20 | 20 | 20 | |
| Toplam boru uzunluğu | [m] | 40 | 40 | 40 | 100 | 100 | |
| IDU / ODU kapasite oranı aralığı | [%] | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 970x370x800 | 970x370x800 | 970x370x800 | 990x420x860 | 990x420x860 | |
| Net ağırlık | [kg] | 60 | 60 | 70 | 80 | 80 | |
| Soğutucu akışkan türü | R410A | R410A | R410A | R410A | R410A | ||
| Boru boyutları | Sıvı | [mm (inch)] | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) |
| Gaz | [mm (inch)] | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | |
| Çalışma aralığı | Soğutma | [°C] | -15~49 | -15~49 | -15~49 | -15~49 | -15~49 |
| Isıtma | [°C] | -15~27 | -15~27 | -15~27 | -15~27 | -15~27 | |
| Model | ARV-H120/SR1DCS1A | ARV-H140/SR1DCS1A | ARV-H160/SR1DCS1A | ARV-H180/SR1DCS1A | ||
|---|---|---|---|---|---|---|
| Soğutma Kapasitesi | [kW] | 12,10 | 14,10 | 15,50 | 18,00 | |
| Isıtma Kapasitesi | [kW] | 14,00 | 16,00 | 18,00 | 22,00 | |
| Güç Kaynaği | [V~, Hz, Ph] | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | |
| Güç tüketimi | Soğutma | [kW] | 3,25 | 3,80 | 4,80 | 5,20 |
| Isıtma | [kW] | 3,45 | 3,85 | 4,60 | 5,00 | |
| Çalışma akımı | Soğutma | [A] | 5,00 | 5,80 | 7,60 | 8,00 |
| Isıtma | [A] | 5,30 | 5,90 | 7,30 | 7,70 | |
| EER / COP | [W/W] | 3,72 / 4,06 | 3,68 / 4,16 | 3,23 / 3,91 | 3,46 / 4,00 | |
| SEER / SCOP | [W/W] | 6,20 / 4,10 | 6,10 / 4,00 | 6,10 / 4,00 | 6,10 / 4,00 | |
| Hava akımı | [m3/h] | 5100 | 5100 | 5100 | 6700 | |
| Ses basıncı seviyesi | [dB(A)] | 56 | 56 | 57 | 58 | |
| Maksimum boru uzunluğu | [m] | 100 | 100 | 100 | 150 | |
| Maksimum boru yüksekliği | [m] | 30 | 30 | 30 | 50 | |
| IDU / ODU kapasite oranı aralığı | [%] | 50~130 | 50~130 | 50~130 | 50~130 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 990x420x860 | 990x420x860 | 990x420x860 | 940x340x1320 | |
| Net ağırlık | [kg] | 79 | 79 | 79 | 90 | |
| Soğutucu akışkan türü | R410A | R410A | R410A | R410A | ||
| Boru boyutları | Sıvı | [mm (inch)] | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) |
| Gaz | [mm (inch)] | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 19,05 (6/8) | |
| Çalışma aralığı | Soğutma | [°C] | -15~49 | -15~49 | -15~49 | -15~45 |
| Isıtma | [°C] | -20~24 | -20~24 | -20~24 | -20~24 | |
| Model | ARV-H220/SR1DCS7 ARV-H224/SR1DCS7 | ARV-H252/SR1DCMA | ARV-H260/SR1DCS7 | ARV-H280/SR1DCMA | ARV-H335/SR1DCMA | ||
|---|---|---|---|---|---|---|---|
| Soğutma kapasitesi | [kW] | 22,40 | 25,20 | 26,00 | 28,50 | 33,50 | |
| Isıtma kapasitesi | [kW] | 24,50 | 27,00 | 28,50 | 31,50 | 37,50 | |
| Güç Kaynağı | [V~, Hz, Ph] | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | |
| Güç tüketimi | Soğutma | [kW] | 6,80 | 5,75 | 7,60 | 7,50 | 7,95 |
| Isıtma | [kW] | 5,90 | 5,65 | 6,80 | 6,70 | 7,85 | |
| Çalışma akımı | Soğutma | [A] | 11,10 | 9,70 | 12,40 | 12,60 | 13,40 |
| Istma | [A] | 9,60 | 9,50 | 11,10 | 11,40 | 13,30 | |
| EER / COP | [W/W] | 3,29 / 4,15 | 4,38 / 4,78 | 3,42 / 4,19 | 3,80 / 4,70 | 4,21 / 4,78 | |
| SEER / SCOP | [W/W] | 5,90 / 3,80 | … / … | 5,50 / 3,75 | … / … | … / … | |
| Hava Akımı | [m3/h] | 11000 | 11000 | 11000 | 11000 | 15300 | |
| Ses basıncı seviyesi | [dB(A)] | 62 | 43 – 57 | 62 | 43 – 57 | 43 – 58 | |
| Maksimum boru uzunluğu | [m] | 250 | 560 | 250 | 560 | 560 | |
| Maksimum boru yüksekliği | [m] | 50 | 50 | 50 | 50 | 50 | |
| IDU / ODU kapasite oranı aralığı | [%] | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 1120x400x1540 | 1120x400x1540 | 1120x400x1540 | 1120x400x1540 | 1120x400x1540 | |
| Net ağırlık | [kg] | 160 | 145 | 160 | 145 | 152 | |
| Soğutucu akışkan türü | R410A | R410A | R410A | R410A | R410A | ||
| Boru boyutları | Sıvı | [mm (inch)] | 9,52 (3/8) | 12,70 (1/2) | 9,52 (3/8) | 12,70 (1/2) | 12,70 (1/2) |
| Gaz | [mm (inch)] | 22,22 (7/8) | 22,22 (7/8) | 22,22 (7/8) | 22,22 (7/8) | 22,22 (7/8) | |
| Çalışma aralığı | Soğutma | [°C] | -15~49 | -15~49 | -15~49 | -15~49 | -15~49 |
| Isıtma | [°C] | -15~27 | -20~24 | -15~27 | -20~24 | -20~24 | |
Kapasiteler aşağıdaki koşullar için verilmiştir:
Soğutma kapasitesi: İç ortam sıcaklığı 27°C DB/19°C WB; dış ortam sıcaklığı 35°C DB/24°C WB.
Isıtma kapasitesi: İç ortam sıcaklığı 20°C DB; dış ortam sıcaklığı 7°C DB/6°C WB.
Boru uzunluğu: Eşdeğer boru uzunluğu: 7,5 m, seviye farkı: 0 m.
Çalışma, yalnızca %130'a kadar olan kombinasyonlarda garanti edilir. Kombinasyonun %130'undan fazlasını bağlamak istiyorsanız, gereksinimleri görüşmek için lütfen bizimle iletişime geçin.
Yansıma önleyici odada, test odasında ölçülen dönüştürme değeri. Gerçek çalışma sırasında, bu değerler genellikle çevre koşulları nedeniyle biraz daha yüksektir.
Yukarıdaki tasarımlar ve özellikler önceden haber verilmeksizin değiştirilebilir. Nihai özellikler için lütfen satış temsilcisi tarafından sağlanan teknik belgelere bakın.
Ses değerleri, ünitenin 1 m önünde ve zeminden 1,3 m yükseklikte yarı yankısız odada ölçülmüştür.
Yukarıdaki bağlantı türleri fabrika tarafından önerilenlerdir. Bağlantı türleri kişisel tercihlere göre de birleştirilebilir.
Veriler AUX laboratuvarından alınmıştır; değerler test koşullarına göre değişebilir. AUX, verileri açıklığa kavuşturma hakkını saklı tutar.
Tüm teknik özellikler, üretici tarafından önceden haber verilmeksizin değiştirilebilir.
ARV MİNİ TEKNİK PARAMETRELERİ
| Model | ARV-H080/NR1A | ARV-H100/NR1A | ARV-H120/NR1A | ARV-H140/NR1A | ARV-H160/NR1A | ||
|---|---|---|---|---|---|---|---|
| Soğutma Kapasitesi | [kW] | 8,00 | 10,00 | 12,10 | 14,00 | 15,50 | |
| Isıtma Kapasitesi | [kW] | 9,00 | 12,00 | 14,00 | 16,00 | 18,00 | |
| Güç Kaynaği | [V~, Hz, Ph] | 220-240,50/60,1 | 220-240,50/60,1 | 220-240,50/60,1 | 220-240,50/60,1 | 220-240,50/60,1 | |
| Güç tüketimi | Soğutma | [kW] | 2,00 | 2,55 | 3,20 | 3,75 | 4,80 |
| Isıtma | [kW] | 1,95 | 2,97 | 3,45 | 3,85 | 4,60 | |
| Çalışma akımı | Soğutma | [A] | 9,10 | 11,60 | 14,50 | 17,00 | 21,80 |
| Isıtma | [A] | 8,90 | 13,50 | 15,70 | 17,50 | 20,90 | |
| EER / COP | [W/W] | 4,00 / 4,62 | 3,92 / 4,04 | 3,78 / 4,06 | 3,73 / 4,16 | 3,23 / 3,91 | |
| SEER / SCOP | [W/W] | 6,00 / 3,80 | 6,05 / 3,80 | 6,82 / 3,75 | 6,85 / 4,84 | 6,80 / 4,30 | |
| Hava Akımı | [m3/h] | 4100 | 4100 | 4890 | 5100 | 5100 | |
| Ses basıncı seviyesi | [dB(A)] | 54 | 54 | 56 | 56 | 56 | |
| IDU ve ODU arasındaki maksimum seviye farkı | [m] | 20 | 20 | 20 | 30 | 30 | |
| İç üniteler arasındaki maksimum seviye farkı | [m] | 8 | 8 | 8 | 8 | 8 | |
| İlk tee'den en uzak IDU'ya olan maksimum mesafe | [m] | 20 | 20 | 20 | 20 | 20 | |
| Toplam boru uzunluğu | [m] | 40 | 40 | 40 | 100 | 100 | |
| IDU / ODU kapasite oranı aralığı | [%] | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 970x370x800 | 970x370x800 | 970x370x800 | 990x420x860 | 990x420x860 | |
| Net ağırlık | [kg] | 60 | 60 | 70 | 80 | 80 | |
| Soğutucu akışkan türü | R410A | R410A | R410A | R410A | R410A | ||
| Boru boyutları | Sıvı | [mm (inch)] | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) |
| Gaz | [mm (inch)] | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | |
| Çalışma aralığı | Soğutma | [°C] | -15~49 | -15~49 | -15~49 | -15~49 | -15~49 |
| Isıtma | [°C] | -15~27 | -15~27 | -15~27 | -15~27 | -15~27 | |
| Model | ARV-H120/SR1DCS1A | ARV-H140/SR1DCS1A | ARV-H160/SR1DCS1A | ARV-H180/SR1DCS1A | ||
|---|---|---|---|---|---|---|
| Soğutma kapasitesi | [kW] | 12,10 | 14,10 | 15,50 | 18,00 | |
| Isıtma kapasitesi | [kW] | 14,00 | 16,00 | 18,00 | 22,00 | |
| Güç kaynağı | [V~, Hz, Ph] | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | |
| Güç tüketimi | Soğutma | [kW] | 3,25 | 3,80 | 4,80 | 5,20 |
| Isıtma | [kW] | 3,45 | 3,85 | 4,60 | 5,00 | |
| Çalışma akımı | Soğutma | [A] | 5,00 | 5,80 | 7,60 | 8,00 |
| Isıtma | [A] | 5,30 | 5,90 | 7,30 | 7,70 | |
| EER / COP | [W/W] | 3,72 / 4,06 | 3,68 / 4,16 | 3,23 / 3,91 | 3,46 / 4,00 | |
| SEER / SCOP | [W/W] | 6,20 / 4,10 | 6,10 / 4,00 | 6,10 / 4,00 | 6,10 / 4,00 | |
| Hava akımı | [m3/h] | 5100 | 5100 | 5100 | 6700 | |
| Ses basıncı seviyesi | [dB(A)] | 56 | 56 | 57 | 58 | |
| Maksimum boru uzunluğu | [m] | 100 | 100 | 100 | 150 | |
| Maksimum boru yüksekliği | [m] | 30 | 30 | 30 | 50 | |
| IDU / ODU kapasite oranı aralığı | [%] | 50~130 | 50~130 | 50~130 | 50~130 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 990x420x860 | 990x420x860 | 990x420x860 | 940x340x1320 | |
| Net ağırlık | [kg] | 79 | 79 | 79 | 90 | |
| Soğutucu akışkan türü | R410A | R410A | R410A | R410A | ||
| Boru boyutları | Sıvı | [mm (inch)] | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) |
| Gaz | [mm (inch)] | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 19,05 (6/8) | |
| Çalışma aralığı | Soğutma | [°C] | -15~49 | -15~49 | -15~49 | -15~45 |
| Isıtma | [°C] | -20~24 | -20~24 | -20~24 | -20~24 | |
| Model | ARV-H220/SR1DCS7 ARV-H224/SR1DCS7 | ARV-H252/SR1DCMA | ARV-H260/SR1DCS7 | ARV-H280/SR1DCMA | ARV-H335/SR1DCMA | ||
|---|---|---|---|---|---|---|---|
| Soğutma kapasitesi | [kW] | 22,40 | 25,20 | 26,00 | 28,50 | 33,50 | |
| Isıtma kapasitesi | [kW] | 24,50 | 27,00 | 28,50 | 31,50 | 37,50 | |
| Güç kaynağı | [V~, Hz, Ph] | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | 380~415,50/60,3 | |
| Güç tüketimi | Soğutma | [kW] | 6,80 | 5,75 | 7,60 | 7,50 | 7,95 |
| Isıtma | [kW] | 5,90 | 5,65 | 6,80 | 6,70 | 7,85 | |
| Çalışma akımı | Soğutma | [A] | 11,10 | 9,70 | 12,40 | 12,60 | 13,40 |
| Isıtma | [A] | 9,60 | 9,50 | 11,10 | 11,40 | 13,30 | |
| EER / COP | [W/W] | 3,29 / 4,15 | 4,38 / 4,78 | 3,42 / 4,19 | 3,80 / 4,70 | 4,21 / 4,78 | |
| SEER / SCOP | [W/W] | 5,90 / 3,80 | … / … | 5,50 / 3,75 | … / … | … / … | |
| Hava akımı | [m3/h] | 11000 | 11000 | 11000 | 11000 | 15300 | |
| Ses basıncı seviyesi | [dB(A)] | 62 | 43 – 57 | 62 | 43 – 57 | 43 – 58 | |
| Maksimum boru uzunluğu | [m] | 250 | 560 | 250 | 560 | 560 | |
| Maksimum boru yüksekliği | [m] | 50 | 50 | 50 | 50 | 50 | |
| IDU / ODU kapasite oranı aralığı | [%] | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 1120x400x1540 | 1120x400x1540 | 1120x400x1540 | 1120x400x1540 | 1120x400x1540 | |
| Net ağırlık | [kg] | 160 | 145 | 160 | 145 | 152 | |
| Soğutucu akışkan türü | R410A | R410A | R410A | R410A | R410A | ||
| Boru boyutları | Sıvı | [mm (inch)] | 9,52 (3/8) | 12,70 (1/2) | 9,52 (3/8) | 12,70 (1/2) | 12,70 (1/2) |
| Gaz | [mm (inch)] | 22,22 (7/8) | 22,22 (7/8) | 22,22 (7/8) | 22,22 (7/8) | 22,22 (7/8) | |
| Çalışma aralığı | Soğutma | [°C] | -15~49 | -15~49 | -15~49 | -15~49 | -15~49 |
| Isıtma | [°C] | -15~27 | -20~24 | -15~27 | -20~24 | -20~24 | |
Kapasiteler aşağıdaki koşullar için verilmiştir:
Soğutma kapasitesi: İç ortam sıcaklığı 27°C DB/19°C WB; dış ortam sıcaklığı 35°C DB/24°C WB.
Tropikal soğutma kapasitesi: İç ortam sıcaklığı 27°C DB/19°C WB; dış ortam sıcaklığı 46,1°C DB.
Isıtma kapasitesi: İç ortam sıcaklığı 20°C DB; dış ortam sıcaklığı 7°C DB/6°C WB.
Boru uzunluğu: Eşdeğer boru uzunluğu: 7,5 m, seviye farkı: 0 m.
Yankısız odada, test odasında ölçülen dönüşüm değeri. Gerçek çalışma sırasında, bu değerler genellikle çevre koşulları nedeniyle biraz daha yüksek olur.
Yukarıdaki tasarımlar ve özellikler önceden haber verilmeksizin değiştirilebilir. Nihai özellikler için lütfen satış temsilcisi tarafından sağlanan teknik belgelere başvurun.
Veriler AUX laboratuvarından alınmıştır; değerler test koşullarına bağlı olarak değişebilir. AUX bu verileri yorumlama hakkını saklı tutar.
Tüm özellikler önceden haber verilmeksizin üretici tarafından değiştirilebilir.
| Model | ARVWM-H015/NR1D(J*) | ARVWM-H022/NR1D(J*) | ARVWM-H028/NR1D(J*) | ARVWM-H036/NR1D(J*) | ||
|---|---|---|---|---|---|---|
| Soğutma kapasitesi | [kW] | 1,5 | 2,2 | 2,8 | 3,6 | |
| Isıtma kapasitesi | [kW] | 1,7 | 2,6 | 3,2 | 4,0 | |
| Güç kaynağı | [V-, Hz, Ph] | 220~240,50/60,1 | 220~240,50/60,1 | 220~240,50/60,1 | 220~240,50/60,1 | |
| Nominal güç | [W] | 20,0 | 20,0 | 20,0 | 20,0 | |
| Hava akışı (yüksek / orta / düşük) | [m3/h] | 520 / 460 / 400 | 520 / 460 / 400 | 520 / 460 / 400 | 520 / 460 / 400 | |
| Ses basıncı seviyesi (yüksek / orta / düşük) | [dB(A)] | 38 / 33 / 27 | 38 / 33 / 27 | 38 / 33 / 27 | 38 / 33 / 27 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 881 x 294 x 194 | 881 x 294 x 194 | 881 x 294 x 194 | 881 x 294 x 194 | |
| Net ağırlık | [kg] | 10,5 | 10,5 | 10,5 | 10,5 | |
| Soğutucu akışkan türü | – | R410A | R410A | R410A | R410A | |
| Boru boyutları | Sıvı | [mm (inch)] | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) |
| Gaz | [mm (inch)] | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | |
| Yoğuşma suyu | [mm] | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | |
| Model | ARVWM-H045/NR1D(J*) | ARVWM-H056/NR1D(J*) | ARVWM-H071/NR1D(J*) | ||
|---|---|---|---|---|---|
| Soğutma kapasistesi | [kW] | 4,5 | 5,6 | 7,1 | |
| Isıtma kapasistesi | [kW] | 5,0 | 6,3 | 8,0 | |
| Gü kaynağı | [V-, Hz, Ph] | 220-240,50/60,1 | 220-240,50/60,1 | 220-240,50/60,1 | |
| Nominal güç | [W] | 30,0 | 30,0 | 30,0 | |
| Hava akımı (yüksek / orta / düşük) | [m3/h] | 850 / 750 / 660 | 850 / 750 / 660 | 1000 / 900 / 800 | |
| Ses basıncı seviyesi (yüksek / orta / düşük) | [dB(A)] | 42 / 38 / 34 | 42 / 38 / 34 | 44 / 40 / 37 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 997 x 316 x 227 | 997 x 316 x 227 | 1132 x 330 x 232 | |
| Net ağırlık | [kg] | 13,5 | 13,5 | 15,5 | |
| Soğutucu akışkan türü | – | R410A | R410A | R410A | |
| Boru boyutları | Sıvı | [mm (inch)] | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) |
| Gaz | [mm (inch)] | 12,7 (1/2) | 12,7 (1/2) | 15,88 (5/8) | |
| Yoğuşma suyu | [mm] | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | |
| Model | ARVWM-H022/NR1D(JP) | ARVWM-H028/NR1D(JP) | ARVWM-H036/NR1D(JP) | ||
|---|---|---|---|---|---|
| Soğutma kapasitesi | [kW] | 2,2 | 2,8 | 3,6 | |
| Isıtma kapasitesi | [kW] | 2,6 | 3,2 | 4,0 | |
| Güç kaynağı | [V-, Hz, Ph] | 220~240,50/60,1 | 220~240,50/60,1 | 220~240,50/60,1 | |
| Nominal güç | [W] | 20,0 | 20,0 | 20,0 | |
| Hava akımı (yüksek / orta / düşük) | [m3/h] | 520 / 460 / 400 | 520 / 460 / 400 | 520 / 460 / 400 | |
| Ses basıncı seviyesi (yüksek / orta / düşük) | [dB(A)] | 38 / 33 / 27 | 38 / 33 / 27 | 38 / 33 / 27 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 881 x 294 x 194 | 881 x 294 x 194 | 881 x 294 x 194 | |
| Net ağırlık | [kg] | 10,5 | 10,5 | 10,5 | |
| Soğutucu akışkan türü | – | R410A | R410A | R410A | |
| Boru boyutları | Sıvı | [mm (inch)] | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) |
| Gaz | [mm (inch)] | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | |
| Yoğuşma suyu | [mm] | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | |
| Model | ARVWM-H045/NR1D(J*) | ARVWM-H056/NR1D(J*) | ||
|---|---|---|---|---|
| Soğutma kapasitesi | [kW] | 4,5 | 5,6 | |
| Isıtma kapasitesi | [kW] | 5,0 | 6,3 | |
| Güç kaynağı | [V-, Hz, Ph] | 220-240,50/60,1 | 220-240,50/60,1 | |
| Nominal güç | [W] | 30,0 | 30,0 | |
| Hava akımı (yüksek / orta / düşük) | [m3/h] | 850 / 750 / 660 | 850 / 750 / 660 | |
| Ses basıncı seviyesi (yüksek / orta / düşük) | [dB(A)] | 42 / 38 / 34 | 42 / 38 / 34 | |
| Boyutlar (genişlik x derinlik x yükseklik) | [mm] | 997 x 316 x 227 | 997 x 316 x 227 | |
| Net ağırlık | [kg] | 13,5 | 13,5 | |
| Soğutucu akışkan türü | – | R410A | R410A | |
| Boru boyutları | Sıvı | [mm (inch)] | 6,35 (1/4) | 6,35 (1/4) |
| Gaz | [mm (inch)] | 12,7 (1/2) | 12,7 (1/2) | |
| Yoğuşma suyu | [mm] | DN20 (R3/4) | DN20 (R3/4) | |
Kapasiteler aşağıdaki koşullar için verilmiştir:
Cihazlarımızın sürekli iyileştirilmesi nedeniyle açıklamalarda, görünümde, işlevlerde, teknik parametrelerde ve boyut çizimlerinde hatalar olabileceğini belirtiriz.
Performans değerleri aşağıdaki koşullar için verilmiştir:
Soğutma kapasitesi: iç ortam sıcaklığı 27°C (kuru termometre DB) / 19°C (ıslak termometre WB); dış ortam sıcaklığı 35°C (kuru termometre DB) / 24°C (ıslak termometre WB).
Isıtma kapasitesi: iç ortam sıcaklığı 20°C (kuru termometre DB); dış ortam sıcaklığı 7°C (kuru termometre DB) / 6°C (ıslak termometre WB).
Soğutma boru uzunluğu: eşdeğer uzunluk 7,5 m; seviye farkı 0 m.
Ses seviyesi değerleri, üniteden 1 metre uzaklıkta ve zeminden 1,3 metre yükseklikte yankısız odada ölçülmüştür.
Listelenen işlevler ve teknik veriler yalnızca bilgilendirme amaçlıdır ve önceden haber verilmeksizin değiştirilebilir.
Cihazlar, florlu sera gazı R410A içerir.
